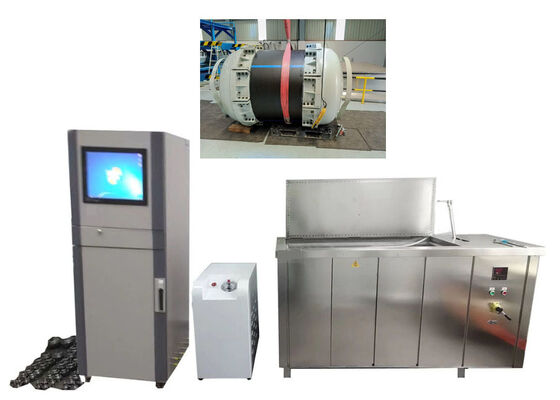

Endüstriyel Uygulamalar için Doğru Sızıntı Tespiti ve Dayanıklı Boru Muayenesi için Hidrostatik Basınç Test Makinesi
Uygulamalar:
Bu hidrostatik test ünitesi, çok çeşitli termoplastik borular, boru bağlantı parçaları ve akışkan taşıyan yapısal bileşenler üzerinde değerlendirmeler yapmak üzere tasarlanmıştır. Test edilebilir malzeme portföyü, polipropilen (PP), polietilen (PE), polivinil klorür (PVC), klorlu polivinil klorür (PVC-C), akrilonitril bütadien stiren kopolimeri (ABS) ve sayısız diğer alt tabaka seçeneğini içerir.
Hidrostatik itme yükü koşullarından bağımsız olarak, ekstrüde edilmiş tüpler ve enjeksiyonla kalıplanmış boru iş parçalarından monte edilmiş test tertibatlarına kadar çeşitli numune formlarını destekler. Kabul edilebilir test numuneleri, sıcak eriyik alın kaynağı ile birleştirilmiş boru segmentlerini, tek veya çoklu bağlantı parçaları ile entegre edilmiş test parçalarını ve eyer tipi branşman eklem numunelerini kapsar. Test borularının nominal dış çapı (dn) geniş bir ayarlanabilir aralığa sahiptir; farklı numune spesifikasyonlarına bağlı olarak, ölçülebilir kapsam 25 mm'den 1600 mm'ye kadar uzanır.
Amaçlar:
Plastik boru sistemlerinin performans doğrulamasından özel olarak tasarlanan hidrostatik basınç test makinesi, plastik boruların, bağlantı parçalarının ve entegre tertibatların iç basınç direncini değerlendirmeye adanmıştır.
Standartlaştırılmış ve hassas kontrollü test ortamlarında, PP, PE, PVC, PVC-C ve ABS malzemelerinden üretilen boru ürünleri, belirlenmiş iç basınçla önceden ayarlanmış bir süre boyunca basınçlandırılır. Test prosedürü, test numunelerinin yapısal basınç dayanıklılığını değerlendirir ve akışkan sızıntısı, boru yırtılması ve aşırı deformasyon dahil olmak üzere kusurlu olguların oluşumunu doğrular.
Bu standartlaştırılmış test prosedürü, akışkan taşıma sistemlerinde uygulanan plastik boru bileşenlerinin genel kalitesini, operasyonel güvenliğini ve uzun vadeli hizmet güvenilirliğini doğrulama konusunda hayati bir rol oynamaktadır. Bu tür boru hatları, su temini arıtma, kanalizasyon bertarafı, gaz iletimi ve endüstriyel akışkan taşıma senaryolarında yaygın olarak konuşlandırılmaktadır.
Ürün Özellikleri:
- Sistem, hem yerel dokunmatik ekran terminalleri hem de harici PC terminalleri ile uyumlu çift çalışma modu aracılığıyla esnek test parametresi yapılandırmasını destekler.
- 1 metrekare içinde kompakt bir ayak izine sahip olan ekipman, standart su temini basınç spesifikasyonlarını kapsayan 50 adede kadar özel basınç değeri üretebilir.
- Akıllı otomatik tanımlama fonksiyonları ile donatılmış cihaz, numune spesifikasyonlarını ve malzeme özelliklerini otonom olarak tanıyabilir ve buna göre eşleştirilmiş optimize edilmiş basınç yükseltme stratejileri ve operasyonel algoritmalar üretebilir.
- Ekipman üstün basınç düzenleme doğruluğu sunar. Her bir fonksiyonel modül için bağımsız giriş basıncı ayarı mevcuttur, bu da solenoid valf aşınmasını etkili bir şekilde azaltır ve ekipmanın genel hizmet ömrünü uzatır.
- Taşıma ortamı ile doğrudan temas eden tüm metal bileşenler, üstün dayanıklılık ve korozyon direnci için birinci sınıf paslanmaz çelik malzemelerden üretilmiştir.
- İnsancıl ekran arayüzü, küresel müşterilerin farklı kullanım taleplerine mükemmel şekilde uyum sağlayan çok dilli geçişi destekler.
- Test içi basınç kalibrasyon prosedürleri basitleştirilmiş ve kullanıcı dostudur, bu da sistemin kalibrasyon süreci boyunca kapanma kesintisi olmadan sürekli çalışmasını sağlar.
- Çok boyutlu güvenlik koruma mekanizmaları, kararlı çalışmayı sağlamak için elektrik güvenliği, mekanik yapı ve yazılım programı korumasını kapsayan cihaza entegre edilmiştir.
- Standart TCP/IP protokol iletimini benimseyen sistem, kararlı, engelsiz ve yüksek güvenilirliğe sahip veri iletişimi iletimi gerçekleştirir.
Standartlara Uyun:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335.
Numunelerin serbest uzunluğu:
| Numune Tipi |
Serbest Uzunluk Gereksinimleri |
| Ekstrüde Boru Numuneleri |
dn<315mm: ≥ 3dn and 250mm; dn>315mm: ≥ 2dn |
| Enjeksiyonla Kalıplanmış Boru Numuneleri |
dn<50mm: 3dn; 50mm ≤ dn ≤ 110mm: ≥ 140mm |
| Hidrostatik İtme ile Monte Edilmiş Numuneler (İki Boru Bölümü) |
≥ 3dn ve ≥ 250mm (dn>315mm: min. uzunluk karşılanmazsa ≥ 2dn) |
| Hidrostatik İtme ile Monte Edilmiş Numuneler (Bağlantı Parçaları ile) |
≥ 2dn ve ≥ 150mm; dn>250mm: ≥ 1.5dn |
| Hidrostatik İtme ile Monte Edilmiş Numuneler (Eyer Branşmanı) |
≥ 100mm |
| Hidrostatik İtme Olmadan Monte Edilmiş Numuneler |
= dn ve ≥ 150mm |
Teknik Parametreler:
| Model |
XGY-16C |
| Çap aralığı |
Φ8-1800mm |
| İstasyonlar |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 vb. özelleştirilebilir |
| Kontrol modu |
Mikro kontrol, endüstriyel PC kontrolü |
| Ekran modu |
Endüstriyel PC LCD renkli ekran |
| Depolama modu |
PC depolama |
| Yazdırma modu |
Renkli yazıcı çıktısı |
| Test basıncı |
Basınç aralığı |
0.1-16MPa |
| Kontrol doğruluğu |
±1% |
| Ekran çözünürlüğü |
0.01MPa |
| Çalışma aralığı |
5%~100%FS |
| Gösterge hatası |
±1% |
| Test Zamanlayıcısı |
Zamanlayıcı aralığı |
0~10000h |
| Zamanlayıcı doğruluğu |
±0.1% |
| Zamanlayıcı çözünürlüğü |
1s |
| Güç |
380V 50Hz üç fazlı dört telli 1.5KW |
| uç kapak modelleri |
içinΦ81800mm'ye kadar |
| Su tankı boyutu |
boru boyutuna göre |
| Sıcaklık aralığı |
15-95℃ |
| Boyutlar (üç istasyon) |
715×625×1700(mm) veya diğerleri
|
SSS:
S1: Plastik Boru Hidrostatik Basınç Test Makinesini hangi marka üretiyor?
C1: Bu Hidrostatik Basınç Test Makinesi JHH markasına aittir ve üretim üssü Pekin, Çin'de bulunmaktadır.
S2: Plastik Boru Hidrostatik Basınç Test Makinesi hangi temel test hedeflerini gerçekleştirir?
C2: Bu test cihazı, plastik boru ürünlerinin hidrostatik performansını ve patlama direnci gücünü değerlendirmek üzere tasarlanmıştır.
S3: Bu Hidrostatik Basınç Test Makinesi hangi iş parçası ve hammadde kategorileriyle uyumludur?
C3: PP-R, PP-B, PP-A, PVC, PE, PE-X ve diğer ilgili boru sınıfları dahil olmak üzere plastik boruların yanı sıra kompozit boru ürünleri için test yürütmeyi destekler.
S4: Bu Hidrostatik Basınç Test Makinesi ne düzeyde ölçüm hassasiyeti sağlayabilir?
C4: Ölçüm hassasiyeti, tam ölçek aralığına göre %0,1'e ulaşır.
S5: Hidrostatik Basınç Test Makinesi tarafından desteklenen üst sınır test basıncı nedir?
C5: Bu ünitenin maksimum test basıncı kapasitesi 10 MPa'ya, yani 100 bar'a (1450 psi) ulaşır.
