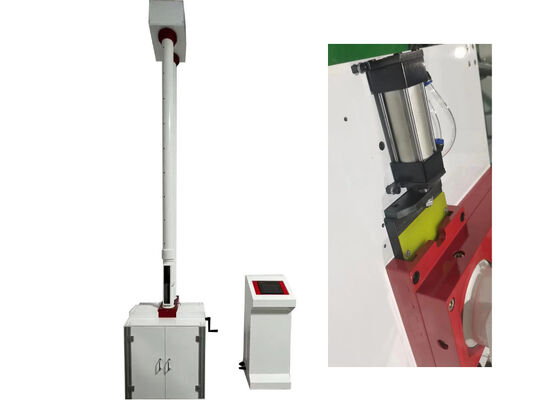

Gerçek Dünya Darbe Simülasyonu için Düşen Çekiç Test Ekipmanı
Ürün geliştirme ve güvenlik testi uygulamaları için gerçek dünyadaki etki koşullarını simüle etmek üzere tasarlanmış profesyonel test ekipmanları.
Ürüne Genel Bakış
Termoplastik boruların dış darbe direncine yönelik 24 saat boyunca test yöntemleriyle uyumlu olan bu profesyonel test cihazı, plastik boruların, plastik plakaların ve çeşitli metalik olmayan malzemelerin dış darbe dayanımını değerlendirmek için yaygın olarak kullanılmaktadır.
Plastik boru test senaryoları için ekipman, PVC-U su besleme boruları, düşük basınçlı su besleme boruları, çekirdek katmanlı köpüklü borular, çift duvarlı oluklu borular, karat borular, çelik kuşakla güçlendirilmiş borular, PE su besleme boruları, MPP güç boruları, içi boş duvar sarma boruları ve CPVC güç boruları dahil olmak üzere endüstriyel ve inşaat uygulamalarına yönelik ana plastik boru hattı spesifikasyonlarını kapsayan çok çeşitli boru türlerini destekler.
Enstrüman Özellikleri
- Üç Kademeli Güvenlik Koruma Tasarımı:Birincil numune erişim kapısı, ikincil gözlem penceresi kapısı ve üçüncül üst/alt strok sınırı koruma yapılarına sahip hiyerarşik güvenlik koruma sistemi
- Yüksek Hızlı Kaldırma Performansı:Yüksek torklu adım motoru, saniyede 250 mm'lik yüksek bir kaldırma hızı sağlar ve 2 metrelik strokun tamamını yalnızca 8 saniyede tamamlar
- Akıllı Konumda Gezinme İşlevi:Çok aşamalı hız düzenleme programlaması, kırıcının dengeli bir şekilde havada asılı kalmasını ve doğru konumlandırılmasını sağlar
- Optimize Edilmiş Egzoz Borusu Yapısı:Optimize edilmiş egzoz açıklıklarına sahip 3D modelli çekiç kılavuz borusu hava direncini en aza indirir, güçlendirilmiş çevresel kasnak yapıları deformasyonu önler
- Pnömatik Çekiç Kilitleme ve Serbest Bırakma:300N uzun stroklu çift silindirli konfigürasyona sahip yüksek itmeli pnömatik tahrik bileşenleri ve sertleştirilmiş tendon plakası çekiç yüzleri, istikrarlı çalışmayı sağlar
- Entegre Modüler Montaj:Standartlaştırılmış prosedürler ve hafif yapısal dayanıklılık için 7 inç dokunmatik ekranlı ve Delta PLC denetleyicili standartlaştırılmış alüminyum alaşımlı profiller
Teknik Özellikler
| Parametre |
Şartname |
| Modeli |
XJL-300D |
| Ortam Sıcaklığı |
10°C -35°C |
| Damla Çekiç Kütlesi |
0,5kg-5kg, 0,125kg'lık artışlarla |
| Çekiç Çapı |
D25mm, D50mm, D90mm |
| Düşme Yüksekliği |
30mm-2000mm, hata ≤ ±2mm |
| Numune Çapı |
Φ10mm-Φ450mm |
| Darbe Merkezi Sapması |
Fikstür merkezinden ≤2mm |
| V-tipi Desteği |
120° |
| Güç Kaynağı |
220-230VAC |
| Boyutlar |
720mm × 690mm × 3650mm |
| Net ağırlığı |
300kg |
Birincil İşlevler
- Plastik boruların, plastik plakaların ve metalik olmayan mühendislik malzemelerinin dış darbe dayanımı özelliklerini değerlendirmek için profesyonel test aparatı
- PVC-U, PE, MPP, CPVC ve çeşitli özel boru tipleri dahil olmak üzere kapsamlı boru ürünleri yelpazesiyle uyumludur
Test Tanımları
Gerçek Etki Oranı (TIR):
Bir ürün grubunun tamamı test edilirken, gerçek darbe oranı, darbeden zarar görmüş numunelerin miktarının yüzde olarak sunulan toplam darbe testi sayısına bölünmesiyle elde edilen bölümü ifade eder.
Arıza:
Bir numune, darbe yüklemesinden sonra görsel incelemeyle gözle görülür çatlaklar, yarıklar veya tam kırılma tespit edilebildiğinde başarısız olarak tanımlanır. Basit girintiler veya yüzeydeki renk değişiklikleri numune arızası olarak değerlendirilmez.
Test Prensibi
Boru veya profil numunesini çalışma tezgahına monte edin ve numunenin yüksekliğini, üst yüzeyi fotoelektrik algılama sisteminin alt sınırıyla tam olarak hizalanıncaya kadar kalibre edin. Test standartlarına göre uygun çekiç ucunu ve ölü yükü seçin, ardından darbeli çekiç tertibatını monte edin. Elektromanyetik titreşim sönümleme sisteminin konumunu ayarlayın ve kırıcıyı yerinde askıya alın. Test sırasında çekiç önceden ayarlanmış yükseklikten serbest düşüşe uğrar ve numuneye çarpar. Operatörler daha sonra darbeden sonra test edilen boru veya profilde çatlak veya kırık olup olmadığını inceliyor.
Sıkça Sorulan Sorular
Düşürme Çekiç Test Cihazı Nedir?
Düşürme Çekiç Test Ekipmanı, JHH tarafından Pekin, Çin'de üretilen ve çeşitli test numunelerinin darbe direnci performansını değerlendirmeye yönelik inceleme aparatıdır.
Düşürme Çekiç Test Ekipmanı hangi temel işlevi sağlar?
Düşürme Çekiç Test Ekipmanı, numunelerin darbeye karşı koruma özelliğini karakterize etmeye hizmet ederek, imalatçıların bitmiş ürünler için etkili kalite kontrol uygulamalarına destek olur.
Hangi test numuneleri Düşürme Çekiç Test Ekipmanı ile uyumludur?
Bu cihaz, PVC-U su besleme boruları, kanalizasyon boruları, düşük basınçlı su besleme boruları, düşük basınçlı taşıma boruları, çekirdek katmanlı köpüklü borular, çift cidarlı oluklu borular ve PE su besleme boruları dahil olmak üzere çok sayıda boru şeklindeki ürün kategorisine uygundur. Aynı zamanda sert plastik levhalara da uygulanabilir.
Düşürme Çekiç Test Cihazının ölçüm hassasiyeti nedir?
Düşürme Çekiç Test Cihazı %0,5 ölçüm hassasiyetine ulaşır.
Maksimum test kapasitesi nedir?
Düşürme Çekiç Test Ekipmanı maksimum 300J test enerjisine sahiptir.
