Plastik Boru Hattı Sistemleri ve Bağlantı Parçaları Üzerinde Uzun Süreli Basınç ve Sıcaklık Döngüsü Testini Kolaylaştırmak için Boru Hattı Test Ekipmanları

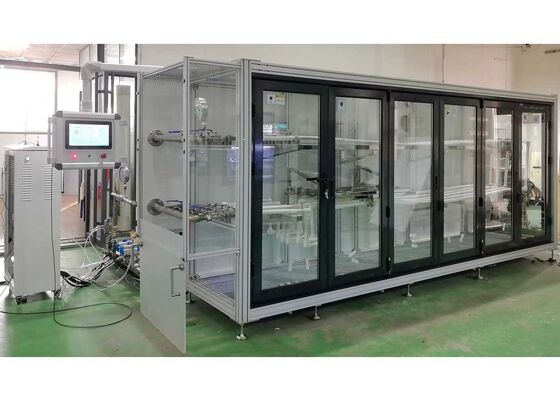

Büyük resim : Plastik Boru Hattı Sistemleri ve Bağlantı Parçaları Üzerinde Uzun Süreli Basınç ve Sıcaklık Döngüsü Testini Kolaylaştırmak için Boru Hattı Test Ekipmanları

Ürün ayrıntıları:

Menşe yeri:	Pekin, Çin
Marka adı:	JINHAIHU
Sertifika:	ISO9001, CE
Model numarası:	CHW-63M

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1 Takım
Ambalaj bilgileri:	Standart ihracat tahta sandık
Teslim süresi:	10~15 iş günü
Ödeme koşulları:	L/C,D/A,D/P,T/T,Western Union
Yetenek temini:	Açma/Kapama, tek kademeli, mikro anahtar

İletişim

Detaylı ürün tanımı

Ürün Adı:	Plastik Boru Hattı Sistemleri ve Bağlantı Parçaları Üzerinde Uzun Süreli Basınç ve Sıcaklık Döngüsü	Döngü sayısı:	0'dan 100.000'e kadar herhangi bir sayıda
Sıcaklık homojenliği:	±0,5°C	Akış Hızı:	>0,9m/sn
Kontrol yöntemi:	PLC kontrolü	Sıcaklık kontrol doğruluğu:	Ayar değeri ±0,5°c
Sıcaklık kontrol aralığı:	20°c ila oda sıcaklığı (oda sıcaklığı> 20°c)	Ekran modu:	Dokunmatik Ekran
Vurgulamak:	Plastik sistemler için boru hattı test ekipmanları , boru hattları için basınç döngüsü test ekipmanları , boru armatürleri için sıcaklık test ekipmanları

Uzun Süreli Basınç ve Sıcaklık Döngüsü Testi için Boru Hattı Test Ekipmanları

Bu özel test sistemi, standart spesifikasyonlara göre monte edilen plastik boru hattı sistemleri ve bağlantı parçalarının dayanıklılık değerlendirmesi için tasarlanmıştır. Sistem, numuneleri programlanan test süreleri boyunca döngüsel soğuk ve sıcak sıcaklık koşullarına maruz bırakırken önceden ayarlanmış iç basıncı uygular. Test döngülerinin tamamlanmasının ardından sistem, boruları ve bağlantı parçalarını sızıntı veya kopma kusurlarına karşı otomatik olarak inceler.

Test Protokolüne Genel Bakış

Bu uzun vadeli dayanıklılık doğrulaması, numune seti başına 5.000 sıcak ve soğuk su sirkülasyon döngüsü gerektirir ve her döngü 30 dakika sürer (15 dakika soğuk su, ardından 15 dakika sıcak su). Ekipman, güvenilir, uzun vadeli kesintisiz çalışma ve tutarlı performans istikrarı sağlar. Avrupa pazarları için teknik standartlara uygun olarak özel olarak üretilen bu makine, yıllarca çalıştığı süre boyunca sıfır teknik veya kalite hatası göstermiştir.

Sistem Yapılandırması

Cihaz dört temel işlevsel modülden oluşur: soğuk su değişimi yürütme modülü, sıcak su değişimi yürütme modülü, numune test odası ve endüstriyel su soğutucu. Özellikleri arasında şık dış tasarım, modüler yapısal çerçeve, gelişmiş kontrol teknolojisi, istikrarlı çalışma performansı, güvenilir kalite ve basit, kullanıcı dostu çalışma yer alır.

Enstrüman Özellikleri

Patent Korumalı Açık Yapı Tasarımı:Yüksek sıcaklıkta, yüksek basınçlı su, yalnızca test numuneleri ve özel bağlantı borularında dolaşır. Ekipman, standart atmosferik basınç altında çalışan diğer sirkülasyon boru hatlarıyla birlikte atmosferik basınçlı kap tasarımını kullanarak uzun süreli güvenilir çalışmayı garanti eder.
Tam Kapalı Döngü Kontrol Sistemi:İç basıncın kapalı devre hassas şekilde ayarlanmasını sağlayan ithal edilmiş tamamen dijital kontrol sistemini kullanır. Sıvı sıcaklığı, çalışma süresi ve boru hattı akış hızı gibi gerçek zamanlı göstergelere dayalı olarak ana sirkülasyon pompasını ve kontrol vanalarını otomatik olarak düzenler.
Akıllı Çevrim Anahtarlama Sistemi:Kontrol sistemi, giriş/çıkış suyu sıcaklıklarının, tank sıvı seviyelerinin ve anahtarlama aralıklarının gerçek zamanlı izlenmesine dayalı olarak çalışma durumunu otomatik olarak ayarlar. Ultra düşük enerji tüketimi için tanklar arasındaki sıcaklık değişiminin 3°C'nin altında kalmasını sağlar.
Düşük Gürültülü Çalışma Tasarımı:Yüksek hızlı su akışından kaynaklanan çalışma gürültüsünü önemli ölçüde azaltan özel su akış kontrol cihazıyla donatılmıştır.
Yüksek Performanslı Soğutma Sistemi:Soğutma verimliliğini artırmak ve servis ömrünü uzatmak için sudan suya soğutma teknolojisine sahip ithal endüstriyel soğutucular kullanır.

Uyumluluk Standartları

GB/T 18742.2-2017 Sıcak ve soğuk su tesisatları için polipropilen boru sistemleri
GB/T 13663.2-2018 Su temini için polietilen (PE) boru sistemleri
GB/T 15560-1995 Hidrolik anlık patlama ve basınç direnci için test yöntemi
GB/T 6111-2018 Sıvı iletimi için termoplastik borular
ISO 1167-1:2006 Termoplastik boruların iç basınca dayanıklılığı
ISO 1167-2:2006 Boru test parçalarının hazırlanması
ASTM D1598 Sabit İç Basınç Altında Plastik Borunun Arızalanma Süresi
ASTM D1599 Kısa Süreli Hidrolik Basınca Dayanım

Teknik Parametreler

Parametre	Şartname
Basınç Kontrol Aralığı	0,40 MPa ~ 1,20 MPa
Kontrol Doğruluğu	Ayar değeri ±0,02 MPa
Test İstasyonları	1-6
Maksimum Toplam Ölçülen Kesit Alanı	6200 mm² (2 × φ63); özelleştirilebilir
Sirkülasyon Süresi (Sıcak/Soğuk Su)	600'lerden 1800'lere
Alternatif Sıcak/Soğuk Su Süresi	≤60s
Döngü Sayısı	0 ila 100.000
Maksimum Düz Boru Kesit Uzunluğu	3700mm

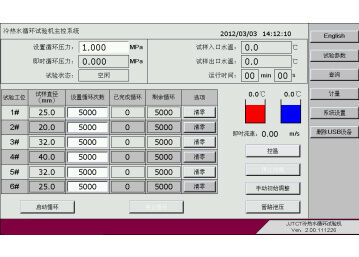

Ekran Modu	Dokunmatik ekran
Kontrol Yöntemi	PLC kontrolü
Akış Hızı	>0,9m/sn
Su Kalitesi	Saf su, deiyonize su veya yumuşatılmış su
Otomatik Su Besleme Basıncı	>0,05 MPa
Sıcaklık Göstergesi Okuma Hatası	±0,2°C
Sıcaklık Farkı (Giriş/Çıkış)	<2°C
Soğuk Su Tankı Sıcaklık Aralığı	20°C ila oda sıcaklığı
Sıcak Su Tankı Sıcaklık Aralığı	Oda sıcaklığı 95°C'ye kadar
Güç Kaynağı	380VAC, 50Hz, 25kW
Anahat Boyutları	5200 mm × 3200 mm × 2100 mm
Kurulum Boyutları	6000 mm × 4000 mm × 3000 mm
Toplam Ağırlık	3210 kilo

Ana Bileşen Konfigürasyonları

Bileşen	Miktar
Endüstriyel dokunmatik ekranlı bilgisayar	1 adet
Soğuk su deposu	1 adet
Sıcak su deposu	1 adet
Test odası	1 takım
Cihaz Ön Yüklemesi	6 takım
Çok kademeli tipte santrifüj pompa	1 takım
Pnömatik solenoid valf	4
Sıralı pompa	1 takım
Armatürler (çeşitli boyutlarda)	Çoklu setler
