Düşme Çekici Test Ekipmanı
Boru ve sert plastik levhalar için JB T9389 standardına göre düşme ağırlığı darbe testi sağlar.
Ürün Özeti

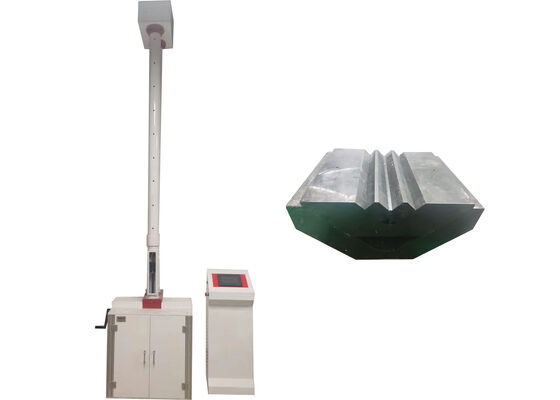

Düşme Ağırlığı Darbe Test Makinesi, çeşitli boruların (PVC-U su temin boruları, kanalizasyon boruları, düşük basınçlı su temin boruları, düşük basınçlı su iletim boruları, çekirdek katmanlı köpük borular, çift cidarlı oluklu borular ve PE su temin boruları dahil) plakaların ve sert plastik levhaların dış darbe direncini değerlendirmek için özel olarak tasarlanmıştır.
Ürün, endüstriyel standart JB/T 9389 Düşme Ağırlığı Darbe Test Makineleri Teknik Özellikleri'ne ve ASTM, ISO ve BS gibi uluslararası standartlara tam olarak uygundur; test sonuçlarının doğru, güvenilir ve küresel endüstri gereksinimlerine uygun olmasını sağlar.
Uygunluk Standartları
ASTM D2444, ISO4422, ISO3127, BSEN1411 ve BSEN744.
Ekipman Özellikleri
Üç Seviyeli Güvenlik Koruması
- Seviye 1: Numune Odası Kapısı Güvenlik Koruması
- Seviye 2: Gözlem Penceresi Güvenlik Koruması (geçici olarak donatılmamıştır)
- Seviye 3: Üst ve Alt Limit Güvenlik Koruması
Hızlı Kaldırma Fonksiyonu
Yüksek torklu bir step motorla donatılan makine, 250 mm/s'lik maksimum bir kaldırma hızına ulaşır; verimli test döngüsü optimizasyonu için sadece 8 saniyede 2 metrelik bir kaldırma yüksekliği sağlar.
Akıllı Gezinme
Çok aşamalı bir hız kontrol algoritması benimseyen makine, sıfır sapma ile düzgün çekiç konumlandırması sağlar ve güvenilir veriler için kararlı test koşullarını korur.

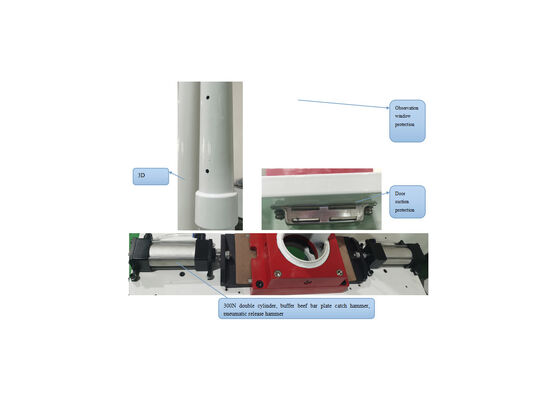

Egzoz Yapısı ile Optimize Edilmiş Çekiç Borusu Tasarımı
Düşme çekici borusu, darbe sırasında hava direncini en aza indirmek için egzoz delikleriyle entegre edilmiş 3D modelleme yoluyla tasarlanmıştır. Ayrıca, borunun yapısal arızasını ve deformasyonunu önlemek ve uzun süreli operasyonel kararlılığı sağlamak için geliştirilmiş bir çekiç borusu sıkıştırma yapısına sahiptir.
Pnömatik Çekiç Sıkıştırma ve Bırakma Sistemi
Geleneksel elektromanyetik çekiç mekanizmalarının yerini alan sistem, yüksek kuvvetli bir pnömatik yapı benimser; 300N uzun stroklu çift silindir ile donatılmıştır. Çekiç yüzeyi, kararlı darbe sağlamak ve numune hasarını önlemek için bir kauçuk ped ile donatılmıştır. Pnömatik bırakma tasarımı, kablo yorulması ve elektriksel kaçak sorunlarını temelden ortadan kaldırırken, pnömatik otomatik kilitleme mekanizması güvenli ve güvenilir çalışmayı garanti eder.
Entegre ve Modüler Tasarım
- Mekanik kısım: Standartlaştırılmış süreçler, modüler kurulum, hafif tasarım ve yüksek yapısal mukavemet gerçekleştirerek standart alüminyum alaşımlı profil montajını benimser.
- Elektriksel kısım: Sezgisel çalışma ve kararlı kontrol performansı sağlayan 7 inçlik bir dokunmatik ekran ve Delta PLC ile yapılandırılmıştır.
Birinci Sınıf Bileşen Kalitesi
Tüm temel bileşenler güvenilirlik için uluslararası kaynaklardan temin edilmektedir:
- Silindir: Adker markası
- Dokunmatik ekran: Delta markası
- PLC: Delta markası
- Güç kaynağı: Tayvan Mean Well markası
Makine, kaçak önleme (elektrik/su), kısa devre önleme, anti-statik, anti-parazit, güç kesintisi önleme ve yanlış çalıştırma önleme işlevleri dahil olmak üzere kapsamlı güvenlik koruma önlemleriyle donatılmıştır.
Yüksek Otomasyon Seviyesi
Cihaz, sıfır noktası kalibrasyonu, çekiç kaldırma, çekiç bırakma ve test yürütmeyi otomatik olarak gerçekleştirir; iş akışını kolaylaştırır ve manuel müdahaleyi azaltır.
Teknik Parametreler
| Model |
XJL-450M |
| Ortam sıcaklığı |
10℃-35℃ |
| Düşme çekici kalitesi |
0.5kg-15kg |
| Çekiç çapı |
D25mm,D90mm |
| Düşme yüksekliği |
50mm-2000mm,hata≤±2mm |
| Numune çapı |
Φ10mm-Φ450mm |
| Darbe merkezinin fikstür merkezinden sapması |
≤2mm |
| V tipi destek |
120° |
| Kaynak |
220VAC±10% |
| Dış boyut |
730mm×700mm×3660mm |
| Net ağırlık |
310kg |
Konfigürasyon Envanteri
| Adı |
Miktar |
| Ana bilgisayar |
Bir set |
| Elektrik dolabı |
Bir set |
| Çekiç gövdesi |
Bir set |
| Ağırlık |
Bir set |
| Güç hattı |
Bir adet |
| V tipi destek |
İki adet |
| Çalışma aracı (anahtar) |
Bir set |
