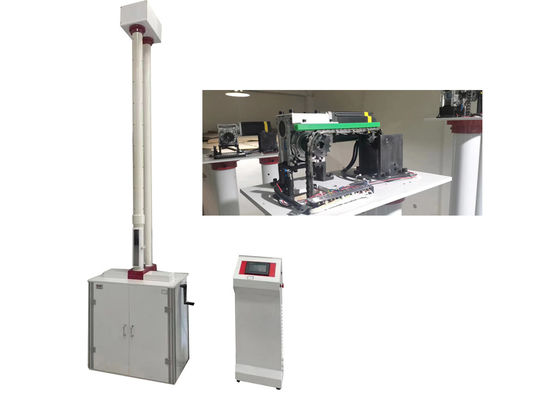

Malzeme Test Laboratuvarlarında Sürekli için Dayanıklı Yapı ve Performansı Sunan Drop Hammer Test Ekipmanı
Ürün Tanımı
Düşen Ağırlık Etki Denetleyicisi, plastik boruların, metal tabakasının ve ilgili ürünlerin etki performansını test etmek için özel olarak tasarlanmıştır.Temel amacı, bu malzemelerin çarpma direnci özelliklerini doğru bir şekilde değerlendirmek, kalite kontrolü ve malzeme niteliği için kritik veriler sağlar.
Kontrol sistemi, hassas parametreler ayarlamasını, otomatik sıfır kalibrasyonunu ve otomatik çekiç kaldırma ve serbest bırakmayı sağlayan gelişmiş dijital kontrol teknolojisini içerir.Bu akıllı tasarım sadece operasyonel iş akışlarını kolaylaştırmakla kalmaz, aynı zamanda ikincil etkilerin de etkili bir şekilde ortadan kaldırılmasını sağlar., tekrarlanabilir sonuçlar.
Enstrüman Özellikleri
Üç seviyeli güvenlik koruma sistemi
Denetleyici, çalışma güvenliğini sağlamak için çok katmanlı bir kilitleme koruma mekanizması ile donatılmıştır:
- 1. Seviye: Kapı kilitleme örneği koruması
- 2. Seviye: Gözlem Penceresi Kilitleme Koruması
- 3. Seviye: Yukarı ve Alt Sınır Pozisyon Koruması
Yüksek Hızlı Yükseltme Performansı
Yüksek torklu bir basamaklı motorla çalıştırılan test cihazı, 250 mm/s'ye kadar bir kaldırma hızı elde ederek çekiciyi sadece 8 saniye içinde sıfırdan 2 metreye ulaştırır.Bu, test döngülerini önemli ölçüde kısaltır ve yüksek performanslı test senaryoları için verimliliği artırır.
Akıllı Gezgin Fonksiyonu
Düz bir çekiç yavaşlaması ve sıfır sapma ile kesin konumlandırma sağlamak için çok aşamalı bir hız kontrol algoritması içerir.tutarlı test koşullarının ve güvenilir veri tekrar edilebilirliğinin garanti edilmesi.

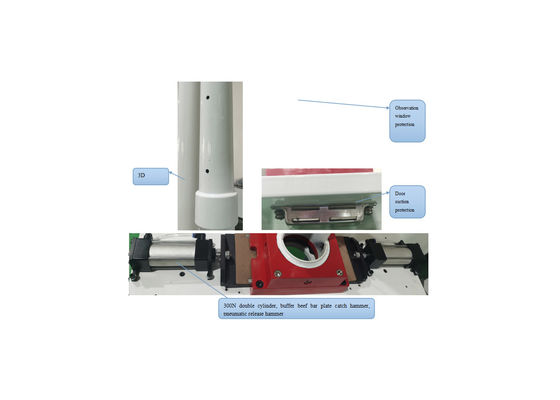

3D modelleştirilmiş düşüş çekici kılavuz borusu
Düşük çekiç kılavuzu borusu 3 boyutlu modelleme ile optimize edilmiştir, çekiç inişi sırasında rüzgar direncini en aza indirmek için egzoz delikleri entegre edilmiştir.Yapısal arıza ve deformasyonu önlemek için bir halka takviye yapısı eklenir., sıkı test ortamlarında uzun vadeli operasyonel güvenilirliği artırır.
Pnömatik çekiç kaldırma ve serbest bırakma mekanizması
Geleneksel elektromanyetik çekiç mekanizmalarını terk ederek, denetleyici üstün performans için yüksek kuvvetli bir pnevmatik yapılandırma benimser:
- Güçlü, tutarlı çalışma için 300N uzun vuruşlu çift hava silindirle donatılmıştır
- Örneklere istikrarlı, zararlı olmayan bir etkiyi sağlamak için kauçuk tendon plaka çekiç yüzeyi vardır.
- Pnömatik kaldırma / serbest bırakma tasarımı, kablo bükülmesi, tel kırılması ve elektromanyetik sistemlerde yaygın olan elektrik sızıntısı gibi sorunları temelde ortadan kaldırır
- Geliştirilmiş güvenlik ve operasyonel güvenilirlik sağlayan pneumatik otomatik kilitleme sistemini entegre eder
Entegre ve Modüler Montaj Tasarımı
- Mekanik Yapı: Standart bir alüminyum alaşım profili montajını kullanır, süreç standartlaşmasını, modüler montajı ve hafif fakat yüksek dayanıklılık tasarımı elde eder
- Elektriksel Sistem: 7 inçlik dokunmatik ekran ve Delta PLC ile yapılandırılmış, sezgisel çalışma, istikrarlı performans ve uygun bakım sağlar
Teknik parametreler
| Model |
XJL-300D |
| Çevre sıcaklığı |
10°C-35°C |
| Çekiç kalitesi |
0.25kg-10kg, artış başına 0,125kg |
| Çekiç çapı |
D25mm,D90mm |
| Düşüşün yüksekliği |
40mm-2000mm, hata ≤±2mm |
| Örnek çapı |
Φ10mm-Φ450mm |
| Çarpışma merkezinin testere merkezinden sapması |
≤2mm |
| V tipi destek |
120° |
| Kaynak |
220VAC ± 10% |
| Çizelge boyutu |
730 mm × 700 mm × 3650 mm |
| Net ağırlık |
300 kg |
Ana fonksiyonlar
Düşen Çekiç Etki Denetleyicisi, plastik boruların, plastik levhaların,ve metal olmayan malzemelerPlastik, inşaat ve üretim endüstrilerinde performans değerlendirmesi, kalite kontrolü ve malzeme niteliği için kritik bir araçtır.
Plastik borular için, tester, çeşitli ürünler için kapsamlı bir darbe testi kapsamı sağlar, bunlarla sınırlı değil: PVC-U su kaynağı borular, düşük basınçlı su kaynağı borular,çekirdek katmanlı köpük boruları, çift duvarlı dalgalanmış borular, Karat borular, çelik kemerle güçlendirilmiş borular, PE su tedarik boruları, MPP güç boruları, boş duvarlı sarmal borular ve CPVC güç boruları.
İlke
Toplu veya sürekli ekstrüzyon üretim süreçleri için, the tester enables the determination of the product's True Impact Rate (TIR) by impacting the specified area of test specimens with a drop hammer of predefined mass and dimensions from a designated height.
Bu test yöntemi, çeşitli ürünlerin teknik gereksinimlerini karşılamak için olağanüstü bir esneklik sunar - düşüş çekici kütlesini, darbe yüksekliğini veya her iki parametreyi ayarlayarak elde edilir.
Standart test protokollerine göre, TIR'in en fazla izin verilen değeri %10 olarak belirtilmiştir.
Destek ve Hizmetler
Özel uygulama gereksinimlerinizi karşılamak için, özel test senaryolarınıza, malzeme türlerinize ve operasyonel hedeflerinize uygun özel teknik çözümler de sunuyoruz.Parametre optimizasyonuna ihtiyacınız var mı, aksesuar yükseltmeleri veya süreç uyarlaması, ekibimiz endüstri uzmanlığını hedefli destek sunmak için kullanıyor.
Endüstri lideri müşteri hizmetleri ve teknik destek sunmaya kararlıyız.,Ya da acil servis gereksinimleri - duraklama sürelerini en aza indirmek ve ekipmanlarınızın verimliliğini en üst düzeye çıkarmak.
Daha fazla bilgi, kişiselleştirilmiş danışmanlık veya özel destek ihtiyaçlarınızı tartışmak için en kısa sürede ekibimizle iletişime geçmenizi istiyoruz.
Sık Sorulan Sorular
S1: Düşük Çekiç Deneme Ekipmanı nedir?
A1: Drop Hammer Test Equipment, Çin'in Pekin kentinde üretim merkezi bulunan JHH tarafından üretilen hassas bir darbe test cihazıdır.Özellikle malzemelerin ve ürünlerin çarpma direncini değerlendirmek için tasarlanmıştır. Yapısal bütünlük değerlendirmesi için temel bir performans göstergesi..
S2: Düşük çekiç testi ekipmanının temel amacı nedir?
A2: Düşük çekiç testi ekipmanının temel amacı, hedef nesnelerin çarpma direncini doğru bir şekilde ölçmektir ve ürün yeterliliğinin doğrulanmasını desteklemek için kritik veriler sağlar.kalite kontrolü, ve üretim ve endüstriyel uygulamalarda güvenilirlik güvencesi.
S3: Hangi ürünler/malzemeler Drop Hammer Test Ekipmanı ile uyumludur?
A3: Ekipman, çok çeşitli borular için uygulanabilir (PVC-U su borularını, kanalizasyon borularını, düşük basınçlı su borularını, düşük basınçlı nakliye borularını,çekirdek katmanlı köpük boruları, çift duvarlı dalgalı borular ve PE su tedarik borular) ve ayrıca katı plastik levhalarla da tamamen uyumludur.
S4: Drop Hammer Test Ekipmanının ölçüm doğruluğu nedir?
A4: Drop Hammer Test Ekipmanı, uluslararası test standardı gereksinimlerini karşılayan güvenilir, tekrarlanabilir test sonuçlarını sağlayan ± 0,5% yüksek ölçüm doğruluğuna sahiptir.
S5: Drop Hammer Test Ekipmanının maksimum test enerjisi nedir?
A5: Ekipman, çoğu endüstriyel borunun ve sert plastik ürünlerin çarpma test gereksinimlerini kapsayacak şekilde en fazla 300 J test enerjisi sunar.
