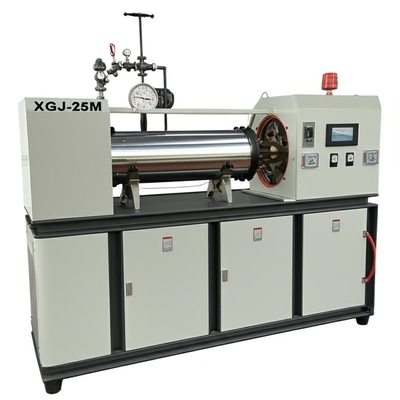

XGJ-25M Hidrostatik Basınç Deneme Makinesi ile hassas boru patlama testi
| Özellik |
Değer |
| Ürün Adı |
XGJ-25M Hidrostatik Basınç Deneme Makinesi ile hassas boru patlama testi |
| Test aralığı |
0-10MPA |
| Doğruluk |
-1%~+2% |
| Test sıcaklık aralığı |
15~95°C |
| Son kapaklar |
Φ8-1800mm |
| Görüntüle |
LCD |
| Test eğrisi |
Basınç Zamanı ve Basınç-Sıcaklığı |
| Güvenlik Koruması |
Aşırı basınç/aşırı sıcaklık |
| Test Modu |
Otomatik |
| Test Ortalaması |
Su |
| Özel Destek |
OEM |
| Sertifika |
CE, ISO |
Genel bakış
Bu enstrüman öncelikle metal boruları, termoplastik boruları, güçlendirilmiş termoplastik kompozit boruları, petrol boru hatları, hidrolik bileşenleri, gaz silindirleri, basınç kapları,Havacılık basınç boruları ve konteynerleri, hidrolik hortumlar ve otomotiv hortumları, özellikle ultra yüksek basınç direnç testleri için.Yüksek basınçlı boru hatlarının ve konteynerlerin hidrolik anlık patlama testine de uygulanabilir..
Önemli bir test aracı olarak, üreticiler, araştırma kurumları ve kalite denetim yetkilileri için vazgeçilmezdir.
Uygulama Standartları
GB/T 6111-2018, GB/T 15560-95, GB/T 5351-2005, ASTM D1598-2009, ASTM D1599-2005, SY/T 7043-2016, SY/T 6662.2-2012, SY/T 6662.7-2017, SY/T 6662.8-2016, SY/T 6662.7-2016 ve diğer standart gereksinimleri.
Ürün Özellikleri
- Sistem, yüksek basınç düzenlemesini sağlamak için piston pompası + frekans dönüştürücü kontrolünü benimsiyor.φ400 mm çapında boru ve maksimum uzunluğu 1000 mm olan numuneler için basınçlandırma işleminin 60 ~ 70 saniye içinde tamamlanabileceğini sağlamak.
- Ev sahibi sistem, gömülü PC'lere dayalı merkezi bir kümeler kontrol mimarisi kullanır.gömülü PC'den kontrol talimatları alanlarBasınç ayarlama, mantık işleme ve veri toplama.
- Özel basınç kontrol sistemi otomatik olarak basınç yükseltme protokollerini ve algoritmalarını formüle eder, hızlı basınç yükseltmesi, istikrarlı sabit basınç, güçlü genişleme yeteneği,ve % 100 test başarısı oranı.
- Yüksek hassasiyetli basınç elde edilmesi ve kontrolü, vektör frekans dönüşüm sistemi ve yüksek hassasiyetli basınç sensörlerinin benimsenmesiyle elde edilir.
- Kullanım kolaylığı ve kullanımı kolay olan cihaz, otomatik basınç indirimi fonksiyonu ile donatılmıştır (basınç indirimi için sadece bir düğme gereklidir).
Teknik parametreler
| Test istasyonu |
1 kanal, ultra yüksek voltaj |
| En yüksek test basıncı |
25MPa |
| Maksimum hata |
±1% |
| Örnek boyutu |
İç çapı Φ20mm~400mm, L1000mm veya müşteri tarafından belirtilir |
| Patlama süresi |
60-70s anlık patlama (örnek genişlemesi 15L/dakikadan azdır) |
| Test ortamı |
Su |
| Güç |
20kw |
Ürün Yapılandırması
- Entegre Mikro Bilgisayar Kontrol Sistemi: Modül başına 1 birim
- Dahili Endüstriyel Kontrol Bilgisayarı: 1 set
- Basınç Kontrol Sistemi: 1 set
- Yüksek Basınçlı Plunger Pompası (Markası: Bortolini): 25MPa, Akış Hızı 15L/min, 1 birim
- Basınç Göndericisi: 1 birim (Doğu: ABD, Marka: GEMS)
- Bilgisayar Veri Yönetimi Yazılımı: 1 set
- Yüksek basınçlı hortumlar: 2 adet
- Aksesuarlar ve Belgeleri: 1 set
Yüksek basınç testi güvenliği
Ultra yüksek basınçlı patlama testleri sırasında, test numuneleri güvenli bir çukura veya güvenlik patlama geçirmez cihazlarla donatılmış, sıcaklığı kontrol edilen bir orta odaya yerleştirilir.operasyonel güvenliği sağlamak için.
Not: 20MPa basınç altında φ315mm çapında boruları test ederken, boru uçlarına veya diğer bileşenlere herhangi bir hasar ciddi tehlikelere neden olabilir.
Sıkça Sorulan Sorular
S1: Hidrostatik Test Makinesi'nin (Plastik Boru Hidrostatik Basınç Test Makinesi) amacı nedir?
A1: Hidrostatik Test Makinesi, plastik boruların hidrostatik dayanıklılığını ve patlama dayanıklılığını test etmek için tasarlanmıştır.
S2: Hidrostatik Basınç Deneme Makinesi hangi bileşen ve malzemeleri test edebilir?
A2: Hidrostatik Basınç Deneme Makinesi, plastik boruları ve kompozit boruları (örneğin, PP-R, PP-B, PP-A, PVC, PE, PE-X, vb.) test edebilir.
S3: Hidrostatik Basınç Deneme Makinesi'nin doğruluğu nedir?
A3: Hidrostatik Basınç Deneme Makinesi, tam ölçekli okumadan %0,1'in içindeki bir doğruluğa sahiptir.
S4: Hidrostatik Basınç Deneme Makinesi'nin test için taşıyabileceği maksimum basınç nedir?
A4: Hidrostatik Basınç Deneme Makinesi 10MPa (100 bar, 1450 psi) basınç testini destekler.
