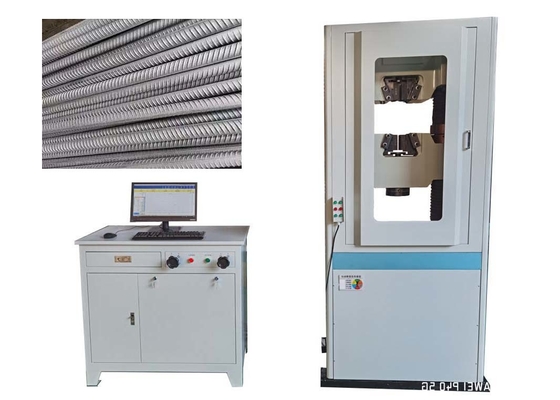

Saldırılabilir takviye çelik-Bar, sarmal ve sarmaldan çıkartılmış germe bükülmesi testi için hidrolik evrensel test makinesi
Çalışma prensibi:
Ana makine, dört sütun ve iki kurşun vida ile altı sütunlu bir çerçeve yapısı kullanır.Alt çapraz kiriş ve çalışma masası sıkıştırma alanını oluştururkenBir elektrik kontrolöründen, servo valfinden, yük sensöründen, yer değiştirme sensöründen, uzantı ölçerinden ve bilgisayardan oluşur ve kapalı döngü servo kontrol sistemi oluşturur.Bu sistem otomatik olarak ve hassas deneme sürecini kontrol edebilir ve otomatik olarak test gücü gibi test parametrelerini ölçmek, yer değiştirme ve deformasyon.
Uygulama:
(1) Çekim testlerinde uygulanması
Test cihazı ve sabitleme konfigürasyonu
Kabuklu çelik çubuğu numunenin her iki ucunu sabitlemek için özel kenar şeklindeki armatürler kullanılır.Test doğruluğunu etkileyebilecek eksantrik yüklemelerden kaçınmak için sıkıştırma yüzeyinin numunenin eksenine dik olmasını sağlamakÜst ve alt çapraz kirişler bir germe alanı oluşturur ve aksyal germe kuvveti hidrolik sistem üzerinden uygulanır.
Kontrol Modu ve Parametre Ayarları
Güç kontrolü - yer değiştirme kontrolünün birleştirilmiş bir kontrol modu tipik olarak kabul edilir: başlangıç aşamasında, kuvvet sabit bir hızda uygulanır (örneğin, 10 kN/dakika),ve verim noktasına yaklaşırken, verim gücünü doğru bir şekilde yakalamak için yer değiştirme kontrolüne (0,05 - 2 mm/min) geçiyor.
Veri Toplama ve Analizi
Yük sensörü gerginlik kuvvetinin değişimini gerçek zamanlı olarak izler, estensometre ölçüm uzunluğundaki deformasyonu kaydeder.Bilgisayar otomatik olarak "güç - yer değiştirme" eğrisini çizer., belirtilen orantısız uzatma sıklığı (ReL, ReH), germe sıklığı (Rm) ve kırık sonrası yüzde uzatma (A) gibi parametreleri hesaplar.
(2) Bükme testlerinin uygulanması
Bükme cihazı ve yöntemi
Bükme girdirici ve destekleri değiştirin, kabuklu çelik çubuğunun çapına göre destek aralığını ayarlayın (genellikle çapının 3 katı), 180 ° soğuk bükme yöntemini uygulayın,ve yavaşça örnek belirtilen açıya bükülene kadar indenter aşağı basın, sonra yüzeyde çatlaklar olup olmadığını gözlemleyin.
Standart Uygunluğu Denetleme
GB/T 1499.2 - 2018 Betonun Güçlendirilmesi İçin Çelik - Bölüm 2: Sıcak Lastikli Kuyruklu Çelik Çubuklar,Teknolojik özelliklerinin yapı gereksinimlerini karşıladığını kontrol etmek için bükme testinden sonra numunenin yüzeyinde görünür çatlaklar olmamalıdır.Bu çelik.
| Karakteristikgermeözellikleri |
| |
Üretim Güç, R.
MPa |
Çekim gücü / verim Güç oran,R/R |
Toplam uzanma - Evet. en fazla Güç,Yaş
% |
| B500A |
500 |
1.05 |
2.5 |
| B500B |
500 |
1.08 |
5.0 |
| B500C |
500 |
≥ 1.15,<1.35 |
7.5 |
8 mm'den küçük boyutlar için Rm/R. karakteri 1.02'dir.
A: 8 mm'den küçük boyutlar için %1.0'dur.
Belirtilen R değerleri p=0 ile karakteristiktir.95.
Belirtilen R/R ve Ag değerleri p=0 ile karakteristiktir.90.
Rmand R. değerlerini nominal kesit alanı kullanılarak hesaplayın. |
| Verim sertliğinin mutlak maksimum izin verilen değeri 650 MPa'dır. |
Verim gücü ((Re) için, üst verim gücü ((ReH) uygulanır.Verim gücünü (Re) belirler.
% 0,2'lik dayanıklılık ((Rpo.2) eğer bir verim fenomeni yoksa. |
Standartlar:
ISO 6892, ISO 6934, BS4449, ASTM C39, ISO75001, ASTM A370, ASTM E4, ASTM E8 ve BSEN standartları.
Ana teknik parametreler:
| Model |
WAW-1000G |
| Yapı |
4 sütun ve 2 vida |
|
Kontrol yolu
|
yükleme sürecinin manuel kontrolü, bilgisayar otomatik veri işleme |
| Max.load (kN) |
1000kN |
| Yük doğruluğu |
≤ ± 0,5% |
| Yük aralığı |
% 2-100% FS |
| İzokinetik stres kontrol aralığı |
2-60 (N/mm2•S-1) |
| Stres oranı hatası |
≤ ± 0,5% |
| Yük çözünürlüğü |
1/600000 |
| Deformasyon ölçüm aralığı |
%2 %100 FS |
| Deformasyon doğruluğu |
≤ ± 0,5% |
| Yer değiştirme çözünürlüğü (mm) |
0.01 |
| Yer değiştirme hatası |
≤ ± 0,5% |
| Maks.piston çarpımı ((mm) |
250 |
| Maksimum piston hareket hızı |
0.5-100 mm/min El ayarlama |
| Çapraz baş kaldırma hızı |
300 mm/dakika |
| Maks. gerilme test alanı |
700mm (özelleştirilebilir) |
| Max.Compression test alanı |
600mm (özelleştirilebilir) |
| Bağlama yöntemi |
Hidrolik sıkıştırıcı |
| Yuvarlak numune sıkıştırma aralığı (mm) |
φ13-φ60 mm ((13-26,26-40,40-60) |
| Düz numune sıkıştırma aralığı (mm) |
0-15,15-30 mm |
| Düz numune sıkıştırma genişliği ((mm) |
80 |
| Sıkıştırma plaka boyutu (mm) |
200*200 |
| Bükme yuvarlak mesafesi ((mm) |
450 |
| Bükme silindirlerinin genişliği (mm) |
120 |
| Güç kaynağı |
3 fazlı, AC380V, 50Hz (özelleştirilebilir) |
| Ağırlık ve boyut |
3200KG,1060mm*850*2370mm |
