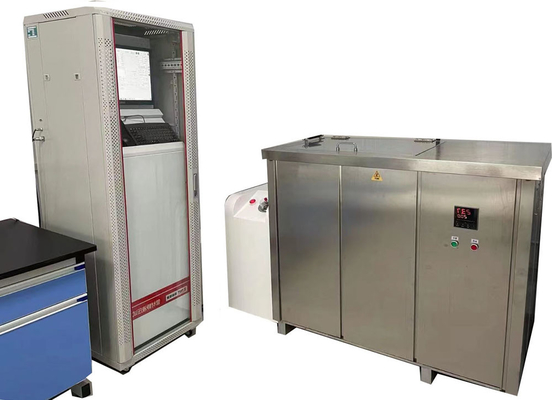

ISO 1167 Plastik boru hatları için basınçlı mühürleyici uç kapağı olan Hidrostatik Basınç Deneme ve Patlama Gücü Deneme Makinesi
Ekipmanın amacı:
Bu ekipman öncelikle çeşitli plastik boruların ve kompozit boruların uzun vadeli hidrostatik basınç direnci süresini ve anlık patlama basıncı değerlerini ölçmek için kullanılır.Su basıncını yavaş yavaş arttırarak borulara, boruların gerçek çalışma koşullarında karşılaşabilecekleri basınç koşullarını simüle eder ve böylece boruların basınç direncini ve patlama direncini test eder.
Çekirdek bileşenleri:
Basınç Kontrol Sistemi:
Test sırasında basınç değerlerinin, basınç parametrelerinin ayarlanması, dinamik ayarlanması ve istikrarlı bir şekilde korunması da dahil olmak üzere kesin bir kontrolü elde eder.Test sonuçlarının doğruluğunu garanti etmek için basıncın her zaman standartlarda belirtilen aralığın içinde kalmasını sağlamak.Basınç üretme aygıtı:
Basınç kaynağı olarak düşük basınçlı sıvıyı yüksek basınçlı sıvıya dönüştürebilen yüksek basınçlı su akışı çıkışı sağlamak için yüksek basınçlı pompalar kullanılır.
Sabit sıcaklıklı orta tank:
Test ortamının (genellikle su) sıcaklığını kontrol etmek için kullanılır.Testin önceden belirlenmiş sıcaklık koşullarında yapılmasını sağlamak.Sıcaklığın plastik boruların performansına önemli bir etkisi vardır..
Örnek Bağlama Aygıtları (son başlıklar):
Test sırasında boruların yerinden oynamasını veya sızmasını garanti ederek boru numunelerini sabitlemek için kullanılırlar ve böylece testin sorunsuz bir şekilde yürütülmesi için temel bir garanti sağlarlar.
Otomatik Veri İşleme Birimi:
Test verilerini otomatik olarak hesaplama ve test raporlarını basma fonksiyonuna sahiptir.
Uygulanabilir boru kategorileri:
Makine, aşağıdakiler de dahil olmak üzere çok çeşitli boru malzemelerini test edebilmektedir:
Termoplastik borular:
Polipropilen çeşitleri (PP-R, PP-B, PPA).
Polietilen türleri (PE, PE-X).
Polyvinyl klorür türevleri (PVC, UPVC, PVC-C).
Kompozit borular: Yapısal dayanıklılığı artırmak için plastik ve metal katmanlarını entegre eden alüminyum-plastik kompozit borular gibi.
Ürün Özellikleri:
1Kullanıcı Dostu Kontrol
Test parametrelerini (basınç, sıcaklık, zaman) kolayca ayarlamak için bir dokunmatik ekran veya PC arayüzüne sahiptir.
2Kompakt çok basınçlı tasarım
< 1 m2 alanına sığabilir ve 50 farklı basınç seviyesine kadar (su kaynağı dahil) sunar.
3Akıllı Örnek Tanıma
Boru boyutunu ve malzemesini (örneğin PP-R, PE) otomatik olarak tespit eder ve testlerin doğruluğunu ayarlar.
4Optimize basınç kontrolü.
Gerçekçi testler için ideal basınç profilleri (örneğin, kademeli artışlar) oluşturmak için akıllı algoritmalar kullanır.
5- Basınç ayarlaması.
Her bir test kanalı için bağımsız basınç ayarlarına izin verir (örneğin, 0.1~200 bar) yüksek doğrulukla (±0.5%).
6. Uzun süreli bileşenler
Minimal bakım ve 24 / 7 işletim için solenoid valflerinin aşınmasını azaltır.
7Korozyona dayanıklı yapılar
Suyla temas eden tüm parçalar dayanıklılık için yüksek kaliteli paslanmaz çelikten yapılmıştır.
8Çok Dilli Ekran
Dünya çapında kullanımı kolaylaştırmak için birden fazla dili (İngilizce, Çince, vb.) destekler.
9Hareket Halinde Kalibrasyon
Testler sırasında basıncı durmaksızın kalibre etmenizi sağlar. Verileri güvenilir tutar.
10Güvenlik önce.
Elektriksel, mekanik ve yazılım korumaları vardır (örneğin acil duraklama, sızıntı tespiti).
11. Kolay Veri Paylaşımı
Raporlama için gerçek zamanlı olarak bilgisayarlara veya bulutlara veri göndermek için TCP/IP protokolünü kullanır.
Standartlara uymak:
ISO1167-2006, ASTMD1598-2004, ASTMD1599, ISO9080, CJ/T108, ASTMF1335
EN 12201 - 1:2024, EN 1555 - 1:2021, EN ISO 2507 - 2:2017
Örneklerin serbest uzunluğu:
| Örnek Türü |
Özgür Uzunluk Gereksinimleri |
| Ekstrüde boru numuneleri |
dn<315mm: ≥ 3dnve ≥ 250mm;dn>315mm: ≥ 2dn- Hayır. |
| Enjeksiyon şekillendirilmiş boru numuneleri |
dn<50mm: 3dn50 mm ≤dn≤ 110mm: ≥ 140mm |
| Hidrostatik itiş ile birleştirilmiş numuneler (iki boru bölümü) |
≥ 3dnve ≥ 250mm (dn>315mm: ≥ 2dnMin. uzunluk yerine getirilmediyse) |
| Hidrostatik itiş ile monte edilmiş numuneler (bakımlarla) |
≥ 2dnve ≥ 150mm;dn> 250 mm: ≥ 1.5dn- Hayır. |
| Hidrostatik itiş ile birleştirilmiş numuneler (sattırma dalı) |
≥ 100 mm |
| Hidrostatik itiş olmadan monte edilmiş numuneler |
=dnve ≥ 150mm |
Teknik parametreler:
| Model |
XGY-10C |
| Çap aralığı |
Φ8- 1800 mm. |
| İstasyonlar |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 vb özelleştirilebilir |
| Kontrol Modu |
Mikro kontrol, endüstriyel PC kontrolü |
| Görüntüleme modu |
Endüstriyel PC LCD renk ekranı |
| Depolama modu |
PC depolaması |
| Yazdırma modu |
Renkli yazıcı çıkışı |
| Test basıncı |
Basınç aralığı |
0.1-10MPa |
| Kontrol doğruluğu |
±1% |
| Ekran çözünürlüğü |
0.01MPa |
| Çalışma aralığı |
% 5 ~ % 100 FS |
| İşaret hatası |
±1% |
| Test Zamanlayıcısı |
Zamanlayıcı aralığı |
0~10000 saat |
| Zamanlayıcı doğruluğu |
±0,1% |
| Zamanlayıcı çözünürlüğü |
1s |
| Güç |
380V 50Hz üç fazlı dört tel 1.5KW |
| Son kapak modelleri |
...denΦ81800mm'e kadar |
| Su tankı boyutu |
boru boyutuna göre |
| Sıcaklık aralığı |
15-95°C |
| Boyutlar (üç istasyon) |
715×625×1700 ((mm) veya diğerleri
|
Destek ve Hizmetler:
Hidrostatik test makinesi Plastik boru Hidrostatik basınç test makinesi Teknik Destek ve Hizmet
Hidrostatik Basınç Deneme Makineleri için teknik destek sağlıyoruz.
- Makine montajı ve kurulumları
- Sorun giderme ve teknik danışmanlık
- Onarım ve bakım hizmetleri
- Yedek parçalar ve tüketim malzemeleri
- Yazılım güncellemeleri ve yükseltmeleri
Mükemmel müşteri hizmeti sunmaya kararlıyız ve herhangi bir sorunuza cevap vermek için hazırız.
Sıkça sorulan sorular:
S1: Hidrostatik test makinesi Plastik boru hidrostatik basınç test makinesi markası nedir?
A1: Hidrostatik Basınç Deneme Makinesi'nin marka adı JHH, Çin'in Pekin kentinde üretilmektedir.
S2: Hidrostatik test makinesi Plastik boru Hidrostatik Basınç Test Makinesi'nin amacı nedir?
A2:Hidrostatik test makinesi Plastik boru hidrostatik basınç test makinesiPlastik borunun hidrostatik ve patlama dayanıklılığını test etmek için kullanılır.
S3: Hidrostatik Basınç Deneme Makinesi hangi tür bileşenleri ve malzemeleri test edebilir?
A3: Hidrostatik Basınç Deneme Makinesi, plastik boru, kompozit boru (PP-R, PP-B, PP-A, PVC, PE, PE-X vb.) test etmek için kullanılabilir.
S4: Hidrostatik Basınç Deneme Makinesi'nin doğruluğu nedir?
A4: Hidrostatik Basınç Deneme Makinesi, tam ölçekli okumaların %0,1'inden daha az doğrudur.
