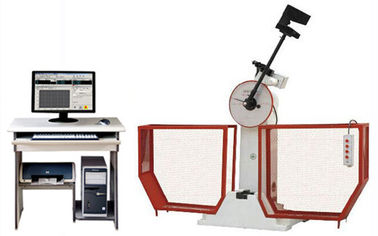

JBW-500B Bilgisayar Kontrollü Yarı Otomatik Charpy Darbe Test Cihazıe
1.Uygulama:
JBW-B Bilgisayar Kontrollü Yarı Otomatik Charpy Darbe Test Cihazı, esas olarak dinamik yük altında metal malzemelerin anti-darbe yeteneğini belirlemek için kullanılır.
Sıfır temizleme ve otomatik geri dönüş, kayıp darbe enerjisi ve sarkaç döngüsünün değerini bilgisayar programı ile kurarak yakalama, sonuçları izlenebilir, depolanabilir ve yazdırılabilir.Kontrol kutusu veya bilgisayar programı kontrolü, alternatif işletim yöntemidir.
JBW-B Bilgisayar Kontrollü Yarı otomatik Charpy Darbe Test Cihazı, birçok enstitü ve yüksek teknoloji işletmesi tarafından benimsenmiştir.
2. Standartlar:
ASTM E23, ISO148-2006 ve GB / T3038-2002, GB / 229-2007.
3.Teknik özellikler:
| model |
JBW-500B |
| Kontrol modu |
Bilgisayar Kontrolü Otomatik |
| Maks.Darbe Enerjisi |
500 J / 250 J |
| Min.Değerleri Okuma |
2 J |
| Darbe Hızı |
5,4 m / saniye |
|
Ön Yükselme Açısı
Sarkaç
|
150 ° |
| Açı Doğruluğu |
± 0.1 ° |
| Numune Taşıyıcı Aralığı |
40 + 0,2 mm |
| Yuvarlak Çene Açısı |
R 1.0 ~ 1.5 mm |
| Darbe Kenarının Yuvarlak Açısı |
R 2,0 ~ 2,5 mm
(Special ÖSarf: R8 ± 0.05 aa)
|
| Darbe Bıçağının Kalınlığı |
16 mm |
|
Arasındaki Mesafe
Sarkaç Mili ve Darbe
Nokta
|
800 mm |
| Standart Numune Boyutu |
10 mm * 10 (7,5 veya 5) mm * 55 mm |
| Darbe Sarkacı Yapılandırması |
250 J, 1 PC;
500 J, 1 adet
|
| Ana Bilgisayar Görünümü Boyutları |
2124 mm * 600 mm * 1340 mm |
| Ağırlık |
610 KG |
| Güç kaynağı |
3 saat, 380V, 50Hz |
4. Yazılım Arayüzü:
5.Özellikleri:
5.1 Tam otomatik, numune besleme, numuneyi otomatik konumlandırma;yüksek verim;
5.2 Sarkaç yükselme, darbe, numune besleme, pozisyon, serbest bırakma otomatik olarak gerçekleştirilir.
kolay PC fare tıklaması;
5.3 Emniyet pimi, herhangi bir kazayı önlemek için çarpma eylemini, standart koruma kabuğunu garanti eder.
5.4 Sarkaç otomatik olarak yükselecek ve numune koparıldıktan sonra bir sonraki darbe eylemine hazır olacaktır.
5.5 İki sarkaç (büyük ve küçük) ile, enerji kaybını, darbe dayanıklılığını görüntülemek için PC yazılımı,
yükselen açı, test ortalama değeri vb. test verileri ve sonucu, ayrıca eğri ekranı mevcuttur;
hesaplama ve rapor yazdırma fonksiyonu ile.Kadran ölçeği test sonuçlarını da gösterebilir.
6.Standart aksesuarlar:
| 6.1 |
Ana Usirke |
1 AYARLAMAK |
| 6.1.1 |
Sarkaç (JBW-500B, 500J / 250J) |
2 ADET |
| 6.1.2 |
İç Altıgen Anahtar (S = 12mm) |
1 bilgisayar |
| 6.1.3 |
Span Numune Plakası (L = 40mm) |
1 bilgisayar |
| 6.1.4 |
Numune Merkezleme Plakası (L = 40mm) (U, V) |
1 bilgisayar |
| 6.1.5 |
Sıyırma Eki |
1 bilgisayar |
| 6.1.6 |
Ankraj Cıvataları (M16 * 300mm) |
4 ADET |
| 6.1.7 |
Darbe Testi Güvenlik Koruma Ağı |
1 SET |
| 6.2 |
Ölçme ve Kontrol Sistemi |
1 AYARLAMAK |
| 6.2.1 |
Yüksek hassasiyetli Optik Kodlayıcı |
1 bilgisayar |
| 6.2.2 |
Lenovo Bilgisayar |
1 SET |
| 6.2.3 |
HPA4 Renkli Mürekkep Püskürtmeli Yazıcı |
1 SET |
| 6.2.4 |
Ölçme ve Kontrol Sistemi İçin Test Makinesi |
1 SET |
| 6.2.5 |
Windows Altında Test Cihazına Özel Kontrol Yazılımı
Çalışma ortamı
|
1 SET |
